小型机房动环监控系统解决方案

背景需求/ Solution background

随着企业信息化的普及，无论规模大小的企业都建立了独立的计算机机房，计算机机房的面积从几平米到几十平方米都有，面积随行它可承担各种办公系统、管理系统及业务数据等软件系统的硬件设备支撑，同时也是管理企业的配电系统的重要场所，如果出现机房断电、系统故障、人为操作不当都有可能造成各种业务的中断，甚至导致关键数据的丢失，继而影响企业的正常运转。因此对机房设备进行实时的集中监控管理，及时发现存在的隐患，极其必要。

方案目标/ Solution Objective

小型数据机房的典型特点是：面积比较小，机房的基础设施设备数量相对少，类型均为机房辅助运行的核心设备，因此对其动环监控系统的实时性和准确性要求并不低；而通常情况下对于小型机房动环系统项目的预算是非常有限；综合考虑以上两个因素，纵横通提出了专门针对小型数据机房的动力环境监控系统解决方案，通过网络技术、通信技术、传感技术等构成一套较完整的环境、动力、安防为一体的动环系统，主要解决以下问题：

动力问题: 市电停电问题; 电源不稳定问题; 开关跳匝问题

环境问题: 区域漏水问题; 环境温湿度问题; 空调异常问题

安防问题: 人员出入问题; 视频监控问题; 消防异常问题

方案设计/ Solution design

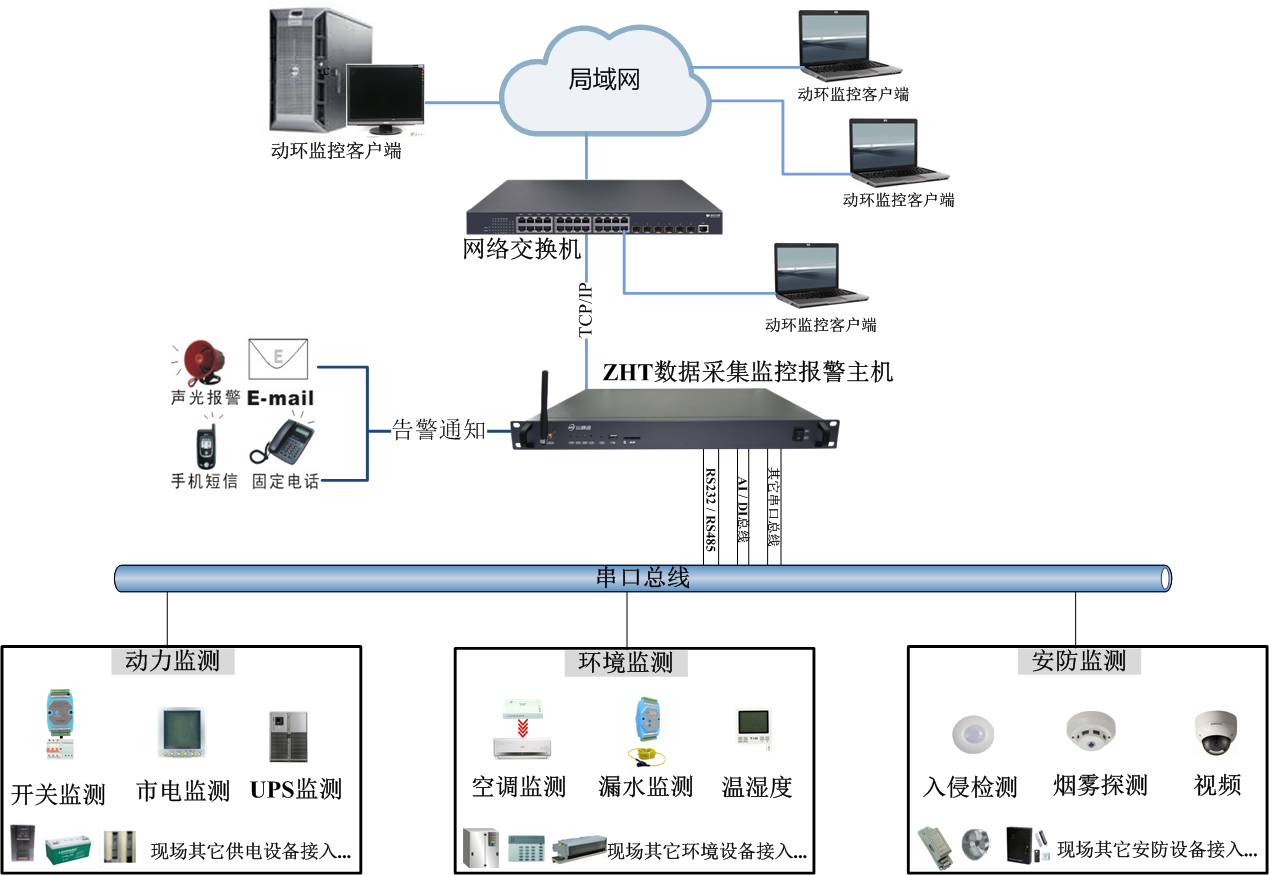

纵横通中小型机房监控解决方案秉承“简单适用、稳定可靠”的设计原则，充分考虑到预算不充裕的前提下实现一套精干的机房动力环境监控系统所需的设计要素，系统采用简洁的扁平架构，前端设备包括：机房中的所有智能辅助设备(如：空调、配电柜等)、智能传感器(温湿度传感器、烟雾探测器、红外探测器等)，数据采集及监控告警后端使用高稳定性、低功耗的纵横通一体化数据采集告警主机，一台主机同时拥有：数据采集、软件平台展现、系统告警及手机电话告警通知的功能，其系统拓扑图如下：

主要功能/ Solution Functions

监控类别	序号	功能模块	实现功能
动力监控

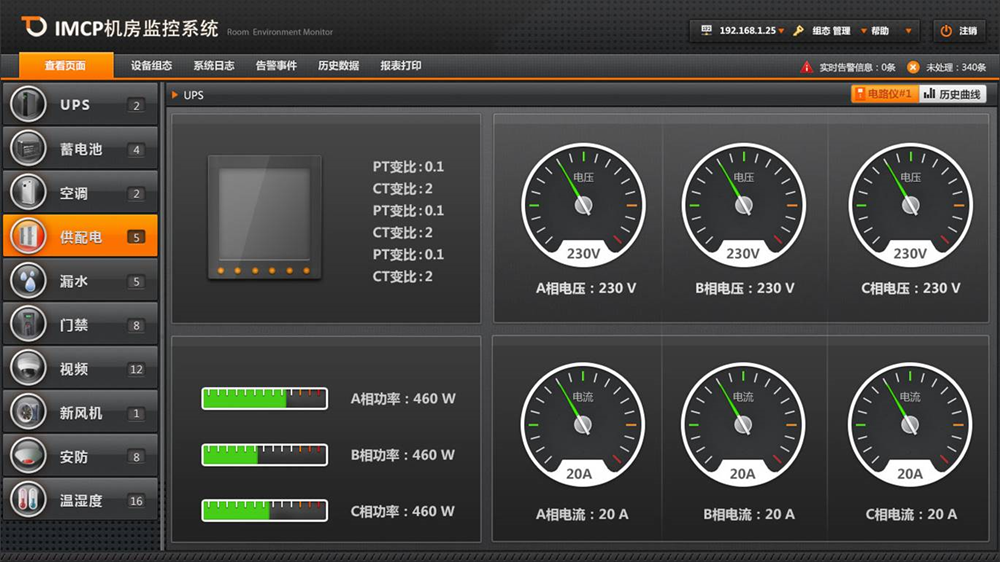

市电及配电	1	市电监测	监测输入市电的电压、电流、频率、功率、功率因数等电能参数

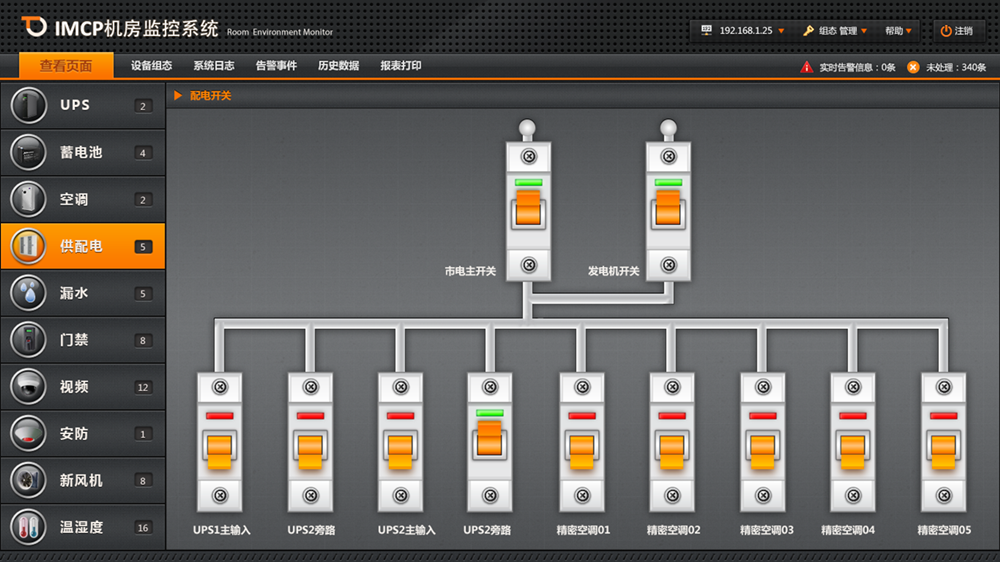

	2	配电开关监测	监测配电开关的通、断状态
	3	UPS监测（可选）	监测UPS的输入\输出电压、电流、功率等UPS运行参数以及UPS的运行及故障状态
环境监控

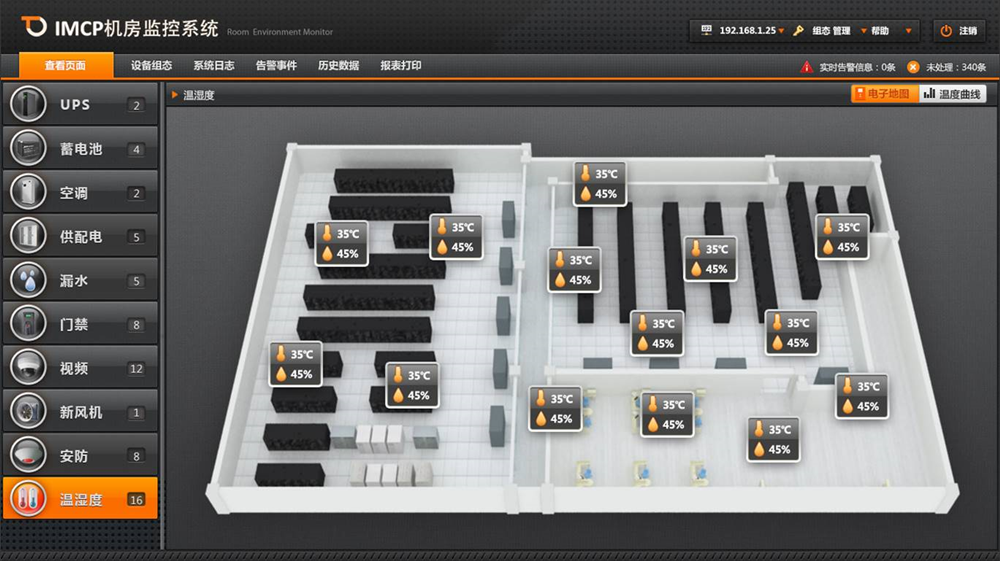

机房环境	1	温湿度监测	监测机房内的环境温度、环境湿度
	2	漏水监测	监测机房中指定点位的漏水情况（如：空调下方，对外通风口等）

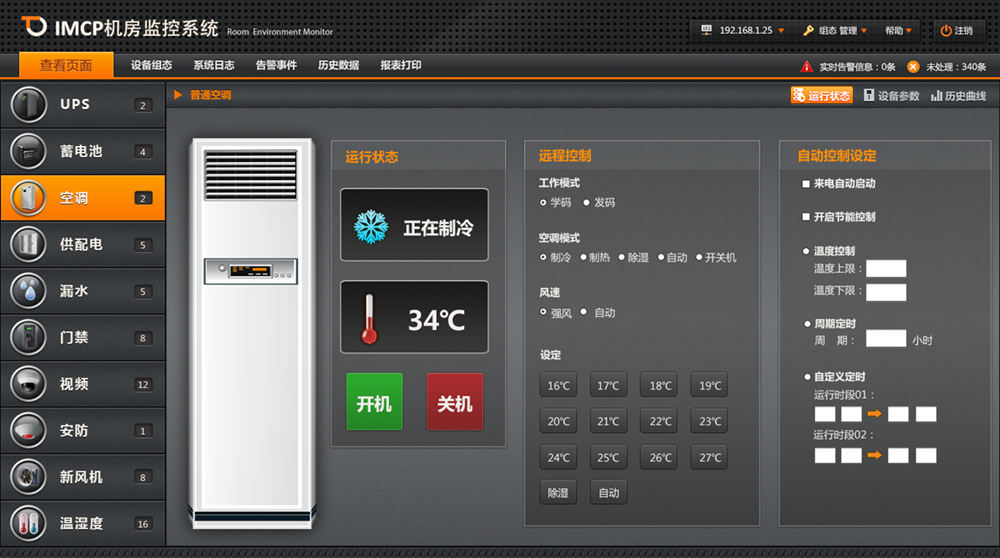

	3	空调监控	监测空调的运行状态、工作模式、故障状态，同时支持远程控制空调开关运行，设定温度等
安防监控
机房安防	1	消防监测	监测机房中烟雾浓度情况
	2	入侵监测	监测机房中人员出入
	3	视频监测（可选）	参看机房内的视频实景信息
