电信基站动环监控解决方案

随着通讯业的迅猛发展,新5G基站已经开始大量实施,基站是无线覆盖的基础设施,是实现有线通信网络与无线终端之间的无线信号传输的核心枢纽,通信基站的数目巨多,而且基站大都是安装在比较边远的山区,夏季天气炎热,冬季温度极低,而且大部分都是无人值守,给基站管理人员如何确保基站正常运行造成极大的困扰,这需要一套稳定的基站动力环境监控系统来对基站中的动力、环境、安防等系统进行远程监控管理。

电信基站动环监控解决方案
当前位置:纵横通物联首页 > 解决方案 > 电网及通信基站 > 电信基站动环监控解决方案

背景需求/ Solution background

        随着通讯业的迅猛发展,新5G基站已经开始大量实施,基站是无线覆盖的基础设施,是实现有线通信网络与无线终端之间的无线信号传输的核心枢纽,通信基站的数目巨多,而且基站大都是安装在比较边远的山区,夏季天气炎热,冬季温度极低,而且大部分都是无人值守,给基站管理人员如何确保基站正常运行造成极大的困扰,这需要一套稳定的基站动力环境监控系统来对基站中的动力、环境、安防等系统进行远程监控管理。

方案目标/ Solution Objective

        对于无人值守的通信基站,一般都具有如下特点:站点数量特别多、分布广、传输资源受限、电力网情况不很稳定且机房所处环境也比较恶劣,出了故障维护极不方便,纵横通通信基站动力环境监控系统解决方案具备基站综合监控能力,主要负责对基站内各类动力、环境、安防等设备进行统一监控管理和异常告警,有效保护现场设备及数据安全,减少财产损失,主要解决以下问题:
巡检难问题
地域分布广
位置偏远
人力成本高
设备难管理
变电站数量多
设备无通讯接口
设备数量多
实施成本高
设备类型多
设备接口多样化
监控孤岛现象

方案设计/ Solution design

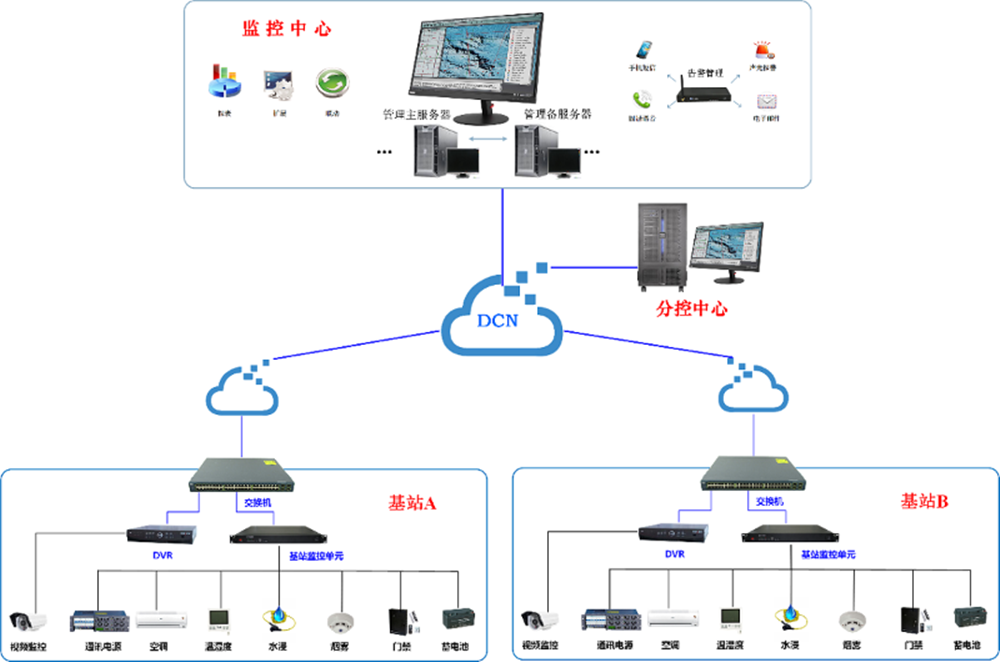

        电信基站监控一般采用三级结构:中心监控主站、分控中心、基站站点。监控中心负责对整个监控网络内所有的基站动力设备和机房环境等的监控和管理。基站监控单元只负责对某一具体移动基站内的动力设备和机房环境设备进行数据采集和控制。监控中心与基站监控单元之间通过 DCN网 交换监控信息。 分控中心负责监控网络中的某个区域内动力空调和机房环境的监视和管理,基站站点FSU使用纵横通嵌入式采集主机,站点的动力环境等监控量直接接入FSU,其系统架构图如下:
电信基站动环监控解决方案

主要功能/ Solution Functions

监控类别 序号 功能模块 实现功能
动力监控单元
市电及配电 1 市电监测 实时监测输入市电的电压、电流、频率、功率、功率因数等电能参数
2 配电开关监测 实时监测配电开关的通、断状态
3 UPS监测 实时监测UPS的输入\输出电压、电流、功率等UPS运行参数以及UPS的运行及故障状态
4 蓄电池监测(可选)
环境监控单元
机房环境 1 温湿度监测 实时监测机房内的环境温度、环境湿度
2 漏水监测 实时监测机房中指定点位的漏水情况(如:空调下方,对外通风口等)
3 空调监控 实时监测空调的运行状态、工作模式、故障状态,支持远程控制空调开关运行,设定温度等
4 新风机监控 实时监测新风机的开/关机运行状态,支持远程开关/停启控制
安防监控
机房安防 1 门禁监控 对基站人员出入记录监控,支持远程开关门
2 消防监测 实时监测机房中烟雾浓度情况
3 防雷监控 实时监测基站中测防雷器报警状态
4 视频监测(可选) 实时查看机房内的视频实景信息

方案特点/Solution Features

...

一体化采集,软硬件高度一体化解决方案

...

远程集中监控,将分散在不同地点的基站设备统一监控

...

高度集成的嵌入式主机、无需额外服务器

...

低成本,一台采集主机实现数据采集、展现及告警功能

...

灵活组网,即可独立运行也可组网跨地域的多基站监控

...

统一接口,安装调试监控、施工维护简单

...

集中管理平台,完整日志管理、数据存储功能

...

开放接口,无缝对接铁塔、铁路、电信、电力平台

...

支持三大协议:B接口、IEC 61850、光芒104

...

一战式采购,提供各类传感器及配套监控设备

基站动环监控单元/Field Supervision Unit

        纵横通电信基站FSU是纵横通公司自主研发的数据采集告警终端,采用ARM架构的主控平台,支持多路数据采集接口扩展、支持RS232/RS485互用的端口数据采集,可实现对基站中的门禁设备、消防设备、空调、电源、各类环境传感器的实时数据采集,同时内置linux系统与告警模块,集中实现等,实现与监控中心远程监控、故障检测及异常报警等功能。

方案总结/Solution summary

        纵横通基站动环监控系统解决方案采用纵横通自主研发高度集成的一体化FSU监控单元,省去中间转换器及监控服务器,功能齐全且节省成本,是无人值守基站机房必不可少的终端设施,充分保障基站机房的安全、稳定、可靠运行,基站机房管理人员可直接在监控室即可全面掌握各种信息,轻松实现远程巡检与基站机房运维工作。
